Phase en plastique oléiforme 380V 50Hz du contrôleur de la température de moule 3

Contrôleur de température de moule d'OMT-O Heater .pdf

NOMMER LE PRINCIPE du contrôle de température de moule

OMT – xxxx – xx

①②    ③

①Contrôleur de température de moule d'Orste

②Deux premiers nombres : Heater Power (kilowatt)

Deux derniers nombres : Puissance de pompe (*10-1HP)

③Notes

HTO : Le milieu est huile avec la haute température      D : zones de Double-chauffage

Caractéristiques du produit de contrôle de température de moule

• Équipé de la conception d'une minuterie de début et de fin automatique de semaine, l'écran peut être converti entre chinois et anglais. L'unité de la température peut être convertie entre ^de et ^OC.
• Le système à plusieurs étages de contrôle de température d'identification de P. peut maintenir une température de moule avec une exactitude de ±0.5oC.
• Adopte la pompe de cycle de l'eau de rendement élevé, qui peut satisfaire les exigences du contrôle de température pour les moules précis et de la boucle de moule avec le diamètre mineur pour réaliser l'échange thermique de contrôle de température précis et de rendement élevé. L'intérieur de pompe adopte l'acier inoxydable pour éviter l'explosion.
• Dispositifs de sécurité multiples comprenant la protection de phase d'inverse de puissance, la protection de surcharge de pompe, la protection de surchauffe et la protection de bas niveau qui peut automatiquement détecter la représentation anormale et indique ceci par l'intermédiaire de l'alarme évidente.
• Pour OMT-W standard, la température de chauffage peut atteindre 200^OC, alors que pour OMT-HT, il peut atteindre 300^OC.
• Équipé avec de l'eau la protection à haute pression, la pression de sécurité soulageant, automatique fournissant et épuisement d'air.
• Adopte le refroidissement indirect rend le contrôle de température plus précis et fait l'échange thermique plus rapidement.

Application de contrôle de température de moule

Les chauffe-eau de série d'OMT-O sont très utilisés dans la production du produit en plastique. Ils sont principalement appliqués pour réchauffer le moule et maintiennent la température, également ils peuvent être employés dans d'autres domaines semblables. Par le refroidissement indirect, l'à hautes températures. l'huile est retournée du moule est refroidie et puis faite pression sur et envoyée au moule après avoir été chauffé à réaliser pour répondre à l'exigence de la chaleur et de la température de maintien. Elles peuvent raccourcir le cycle de moule de produit et améliorer l'efficacité de production.

PLAN FONCTIONNEL de contrôle de température de moule

L'à hautes températures. l'huile revient à la machine et être fait pression sur alors par la pompe aux appareils de chauffage. Après avoir été chauffé, de l'huile sera forcée au moule et continuer le cercle. Dans le processus, si la température d'huile est trop haute, le système activera la vanne électromagnétique pour laisser l'eau de refroidissement fraîche en bas de l'huile à hautes températures indirectement jusqu'à ce que la température soit en baisse à la condition de système. Si la température continue à augmenter et atteint au de point de consigne de l'AMOUR-PROPRE, le système déclenchera l'alarme et arrêtera l'opération. Le système aura l'alarme "niveau bas" et cesse de travailler si le niveau d'huile tombe vers le bas au-dessous du de point de consigne.

PARAMÈTRES de contrôle de température de moule

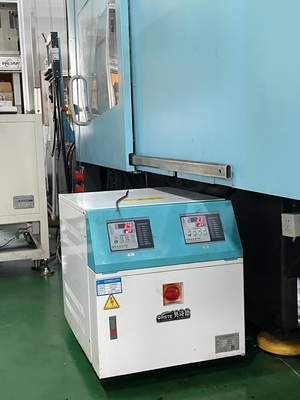

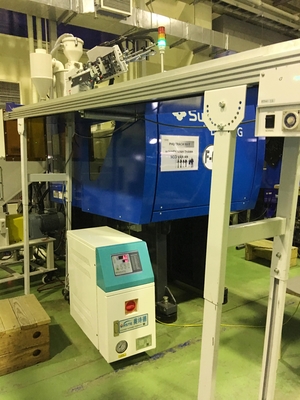

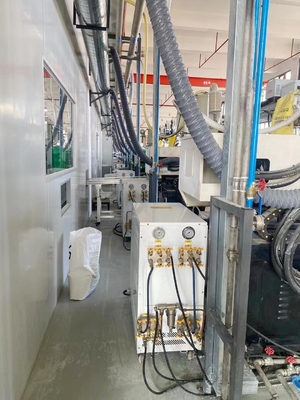

Cas d'application de contrôle de température de moule

Profil d'entreprise

L'ÉQUIPEMENT Cie., Ltd de MACHINES de DONGGUAN ORSTE a été établi en 2007 dans « fait la ville en Chine »--Dongguan. Après beaucoup d'années de croissance et développement, ORSTE est devenu une entreprise courante commune déterminée par la technologie et innovatrice avec la conception et la capacité indépendantes de développement, un développement technique de intégration, une conception de produits, une fabrication, des ventes et un entretien, développement du marché.

ORSTE possède maintenant une usine de fabrication et beaucoup de centres de service d'agent de vente dans la région du sud, du nord, orientale et de sud-ouest de la Chine. Avec un ensemble d'équilibre en Chine du sud, nous servons les marchés globaux. ORSTE se consacre à améliorer la qualité et l'environnement de travail du produit, optimisant l'écoulement de production de la technique de traitement de traitement et de évolution en plastique avec la protection de l'environnement et la conception économiseuse d'énergie pour les usines en plastique en leur fournissant les systèmes intégraux d'automation.

Clause d'exemption

Les déclarations suivantes clarifier les responsabilités et les règlements soutenus par tout acheteur ou utilisateur qui achète des produits et des accessoires d'ORSTE (employés y compris et agents).

ORSTE est exempté de la responsabilité pour tous les coûts, honoraires, réclamations et pertes provoqués par des raisons ci-dessous :

1. Toutes installations négligentes ou synthétiques, fonctionnement et entretien sur des machines sans se rapporter au manuel avant d'employer de machine.

2. Tous incidents indépendants de les volontés raisonnables humaines, qui incluent des dommages méchants ou délibérés synthétiques ou la puissance anormale, et défauts de machine provoqués par des catastrophes naturelles irrésistibles comprenant le feu, l'inondation, la tempête et le tremblement de terre.

3. Toutes actions opérationnelles qui ne sont pas autorisées par ORSTE sur la machine, y compris ajouter ou remplacer des accessoires, démontage, livraison ou réparation.

4. Utilisant des consommables ou des médias d'huile qui ne sont pas nommés par ORSTE.

Notes de l'entretien

1) Arrêtez le commutateur principal et le commutateur de commande et débranchez la corde de l'alimentation d'énergie avant service et entretien.

2) Soyez sûr de ne pas modifier le câblage électrique ou de ne pas rassembler l'intérieur de composants électriques de la boîte de contrôle.

3) Référez-vous toujours au diagramme électrique de ce manuel pour vérifier et maintenir les problèmes de câblage électriques.

4) Le service et l'entretien des pièces électriques devraient seulement être effectués par les électriciens qualifiés.
