Doseur volumétrique Masterbatch Machine.pd de dosage d'OVD…
OVD - xx - xx - X
①④ de ③ de ②
①Doseur volumétrique d'Orste
②Doseurs de couleur de D=Double
③Rapport de vitesse de moteur
④Diamètre de vis (millimètres)
- L'unité est composée des modules standard pour la facilité du nettoyage, du démontage et de l'interchangeabilité.
- Adoptez le moteur sans brosse efficace de C.C et libérez de l'entretien.
- Dosant des vis sont faits d'acier inoxydable 304 pour la précision et la longévité.
- Des aimants de trémie sont équipés dans la base standard pour éviter des dommages de vis de machine de bâti.
- Les signaux externes peuvent être directement entrée dans la boîte de contrôle.
- Le mode actuel peut être enregistré sans interrompu par panne de courant.
- Le nettoyage matériel obligatoire le facilite pour remplacer le masterbatch.
- Le blocage et la surcharge de masterbatch peuvent être détectés, puis la machine arrêtera et déclenchera une alarme.

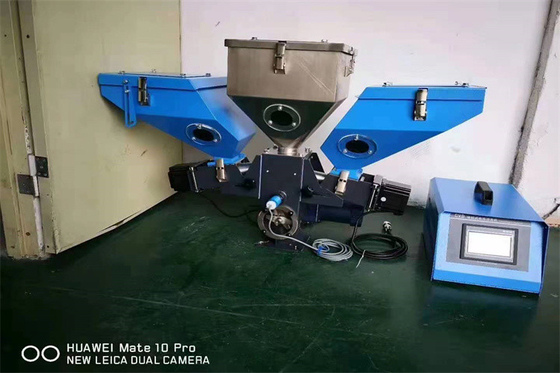

Base lourde, capteur de bas niveau
Les doseurs volumétriques de série d'OVD conviennent au mélange automatique-proportionnel des matériaux vierges, remoulent, le groupe principal ou les additifs. Les additifs de couleur sont ajoutés selon la proportion préréglée et les paramètres, limite d'erreur est à moins de 1%. Il y a deux modes de l'OVD qui est séparément appliqué au moulage par injection et au moulage par extrusion. Un moteur de vitesse avec la diverse ration de vitesse est couplé sur une vis de dosage de 12, 16, 20, 24mm de diamètre pour donner plusieurs modèles avec la sortie s'étendant de 0.1kg/hr à la Trois-couleur 110kg/hr. et les doseurs de quatre-couleur sont disponibles pour que les clients emploient dans divers champs.
Des signaux de l'armoire de commande numérique sont envoyés pour circuler en voiture, et le moteur commence à fonctionner. La force tournante est transférée à la vis de dosage par le connecteur d'axe. Des additifs de couleur dans la chute de trémie dans la cannelure de transporter la vis, alors sont pris à la base de trémie par l'action tournante de la vis.
| Modèle |
Unité simple de couleur |
Double unité de couleur |
| OVD-30-24 |
OVD-30-20 |
OVD-30-16 |
OVD-30-12 |
OVD-50-20 |
|
OVD-D-30/30 |
OVD-D-30/50 |
OVD-D-50/50 |
| Puissance de moteur (w) |
30 |
30 |
30 |
30 |
30 |
30×2 |
30×2 |
30×2 |
| Vitesse tournante de moteur (T/MN) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
| De puissance de sortie du ※ du mélangeur (w) |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
| Diamètre externe de vis (millimètres) |
24 |
20 |
16 |
12 |
20 |
* |
* |
* |
| Capacité de sortie (kg/h heures) |
1.4-50 |
0.9-40.3 |
0.3-12.3 |
0.1-3.8 |
0.2- 24 |
** |
** |
** |
| Trémie de stockage (l) |
12 |
12 |
12 |
12 |
12 |
12×2 |
12×2 |
12×2 |
| Rapport de vitesse |
30:1 |
30:1 |
30:1 |
30:1 |
50:1 |
30:1/30:1 |
30:1/50:1 |
50:1/50:1 |
| Dimension |
| H (millimètre) |
520 |
520 |
520 |
520 |
520 |
|
615 |
615 |
615 |
| W (millimètre) |
610 |
610 |
610 |
610 |
610 |
1045 |
1045 |
1045 |
| D (millimètre) |
335 |
335 |
335 |
335 |
335 |
335 |
335 |
335 |
| Poids (kilogrammes) |
15 |
15 |
15 |
15 |
15 |
33 |
33 |
33 |
Nous nous réservons le droit de changer des paramètres sans préavis.
Notes :
(1) toutes les capacités de sortie de modèles ci-dessus sont basées sur des données de la densité de la masse 1.2kg/L, masterbatch du diamètre 2-3mm dans des critères d'essai du fonctionnement continu, qui est seulement pour la référence. La capacité maximale de la machine est sujette à la taille et à la composition du matériel.
(2) le « ※ » signifie que la base de mélangeur est facultative.
(3) « * » les supports pour le diamètre externe de la vis est jusqu'à modèle choisi.
(4) « ** » les supports pour la capacité de sortie dépend du modèle choisi, données du doseur simple de couleur peuvent être une référence. Par exemple : OVD-D-30-24, capacité de sortie 1.4-50kg/hr.
(5) puissance : 1ф, 115/230VAC, 50Hz, mais lui sera 3ф, 230/400/460/575VAC, 50/60Hz quand étant équipé du mélangeur.

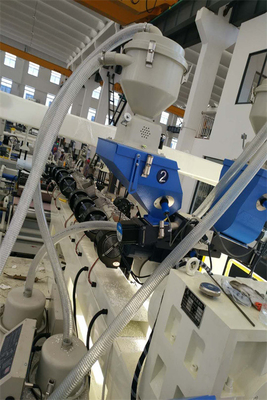

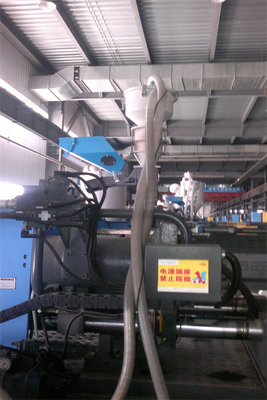

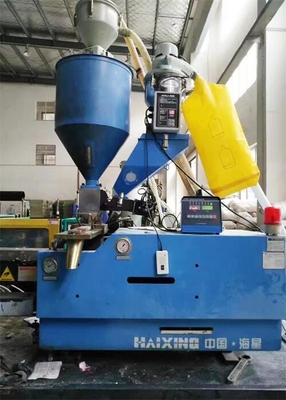

Cas d'application de doseur volumétrique de couleur simple pour le moulage par injection
